PCBコネクタのPCBとはプリント基板（Printed Circuit Board）の頭文字を取ったもので、その名の通り基板と基板、もしくは基板と電線などを接続する角型多芯コネクタのこと。基板同士をつなぐ役割から「Board To Board」タイプとも呼ばれ、種類やサイズ、形状などのバリエーションが豊富なコネクタです。ピンはまっすぐ出ているものと直角に曲がっているものがあります。
こちらでは、メガニクスで取り扱っている1～1.8mmピッチ仕様の「PCBコネクタ」についてご案内します。カスタムのご提案もできますので、以下に記載されていない製品や異なる形状のものをご希望のお客様は、メールフォームよりお問い合わせください。
当社取り扱いのPCBコネクタ

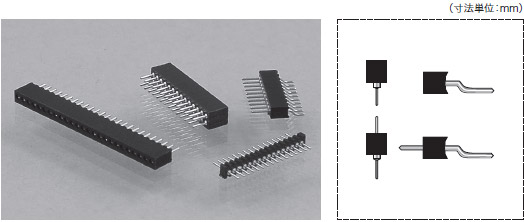

PCBコネクタ／レセプタクル 1mm
R860 R861PCBコネクタ／レセプタクル一般仕様
仕 様
レセプタクル適合ピン径：ø0.36～0.46mm
コネクタ接続側ピン径：ø0.40mm
挿抜力：挿入力 0.25N typ.／引抜力 0.15N typ. （研磨したスチールゲージを使用 ø0.40mm）
機械的寿命：500回（最低）
定格電流：1A 接触抵抗：10mΩ（最大）
耐電圧：500Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R861...10-001シリーズ
R861...40-001シリーズ
R860...10-001シリーズ
R860...40-001シリーズ

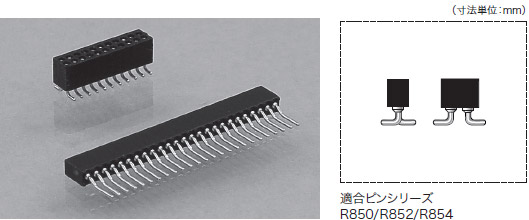

超ミニチュアPCBレセプタクル各種

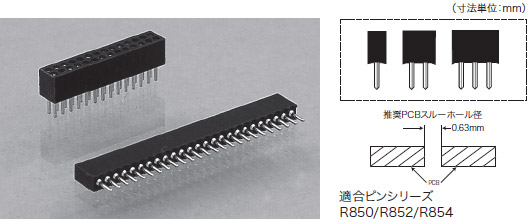

R851 R853 R855PCBレセプタクル1.27mm
仕 様
適合ピン径：ø0.38～0.50mm
挿抜力：挿入力 0.5N typ.／引抜力 0.2N typ.
（研磨したスチールゲージを使用 ø0.41mm）
機械的寿命：500回（最低）
定格電流：1A
接触抵抗：20mΩ（最大）
耐電圧：500Vrms（最低）
R851...10-001シリーズ 1列、R853...10-001シリーズ 2列
R853...10-002シリーズ 2列、R855...10-001シリーズ 3列
R851...10-477シリーズ

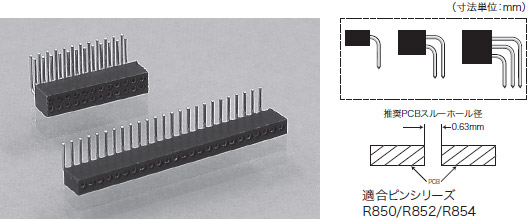

仕 様
適合ピン径：ø0.38～0.50mm
挿抜力：挿入力 0.5N typ.／引抜力 0.2N typ. （研磨したスチールゲージを使用 ø0.41mm）
機械的寿命：500回（最低）
定格電流：1A
接触抵抗：20mΩ（最大）
耐電圧：500Vrms（最低）
R851...20-001シリーズ
R853...20-001シリーズ
R853...20-002シリーズ
R855...20-001シリーズ

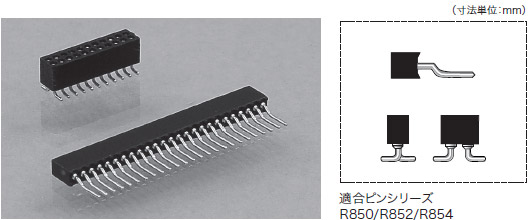

仕 様
適合ピン径：R851...40シリーズ：ø0.35～0.50mm
R851...30シリーズ：ø0.38～0.50mm
挿抜力：挿入力 0.5N typ.／引抜力 0.2N typ.
（研磨したスチールゲージを使用 ø0.41mm）
機械的寿命：500回（最低）
定格電流：1A 接触抵抗：20mΩ（最大）
耐電圧：500Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R851...40-001シリーズ
R851...40-252シリーズ
R851...30-001シリーズ
R851...30-136シリーズ
仕 様
適合ピン径：-001/-002シリーズ：ø0.35～0.50mm -051シリーズ：ø0.38～0.50mm
挿抜力：挿入力 0.5N typ.／引抜力 0.2N typ. （研磨したスチールゲージを使用 ø0.41mm）
機械的寿命：500回（最低）
定格電流：1A 接触抵抗：20mΩ（最大）
耐電圧：500Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R853...30-001シリーズ
R853...30-002シリーズ
R853...30-051シリーズ
超ミニチュアPCBコネクタ各種

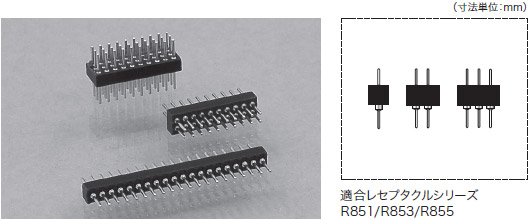

R850 R852 R854PCBコネクタ1.27mm
仕 様
接続側ピン径：ø0.41mm
機械的寿命：500回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）
R850...10-001シリーズ
R852...10-001シリーズ
R852...10-002シリーズ
R854...10-001シリーズ

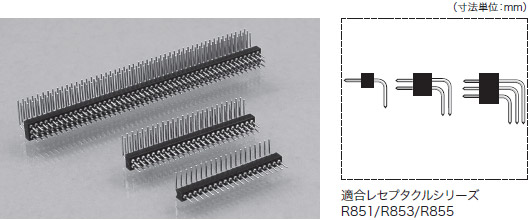

仕 様
接続側ピン径：ø0.41mm
機械的寿命：500回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）
R850...20-001シリーズ
R852...20-001シリーズ
R852...20-002シリーズ
R854...20-001シリーズ

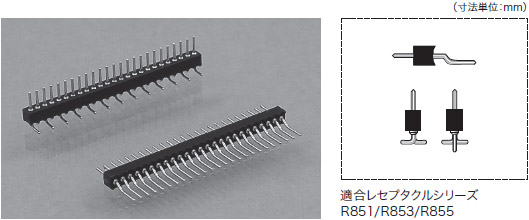

仕 様
接続側ピン径：ø0.41mm
機械的寿命：500回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R850...40-001シリーズ
R850...40-251シリーズ
R850...30-001シリーズ
R850...30-135シリーズ

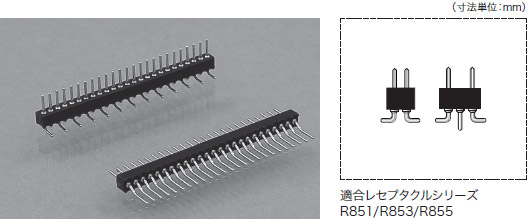

仕 様
接続側ピン径：ø0.41mm
機械的寿命：500回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R852...30-001シリーズ
R852...30-002シリーズ
R852...30-051シリーズ
PCBレセプタクル／コネクタ
R317 R350PCBコネクタ／レセプタクル1.778&1.8mm
仕 様
レセプタクル適合ピン径：ø0.40～0.56mm
コネクタ接続側ピン径：ø0.47mm
挿抜力：R317シリーズ：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：1A
接触抵抗：R317シリーズ：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R317...41-005シリーズ 1.778mmピッチ
R317...41-022シリーズ 1.778mmピッチ
R317...41-026シリーズ 1.778mmピッチ
R350...00-012シリーズ 1.778mmピッチ
R317...01-687シリーズ 1.8mmピッチ
