こちらでは、当社でご提供しているピン径0.70～0.90mm、0.635mmの各種PCBレセプタクルと、ピン径0.76mm/1mmの各種PCBコネクタについてご案内します。プレスフィットタイプ、保護壁付タイプ、表面実装タイプについては下記をご覧ください。
当社ではカスタムのご要望も承っており種類によっては任意のピン数に合わせて販売することができます。標準以外のピン数をご希望の方は、お気軽にお問い合わせください

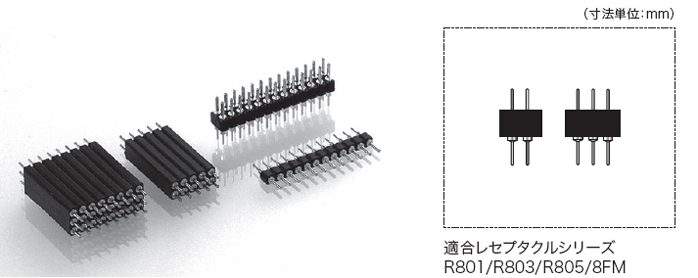

ø0.76/ø1mm用PCBコネクタ各種

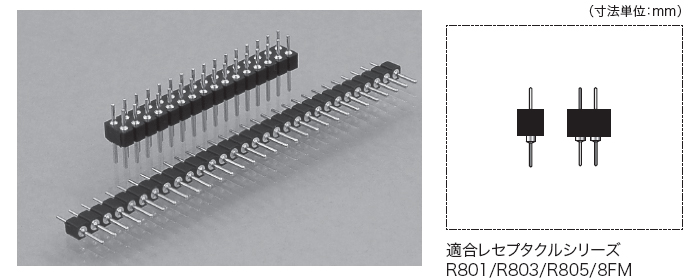

R800 R802PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）耐電圧：1,000Vrms（最低）
R800...10-001シリーズ
R802...10-001シリーズ
R800...10-002シリーズ
R802...10-002シリーズ

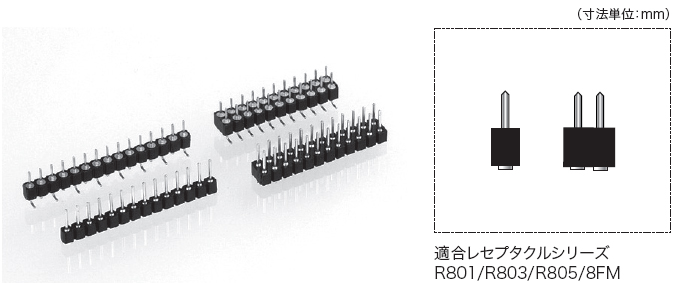

R802 R804PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
R802...10-193シリーズ
R804...10-193シリーズ

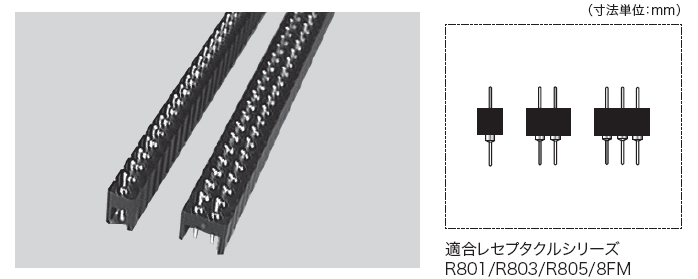

R800 R802 R804保護壁付PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
R800...12-002シリーズ
R802...12-002シリーズ
R804...12-002シリーズ

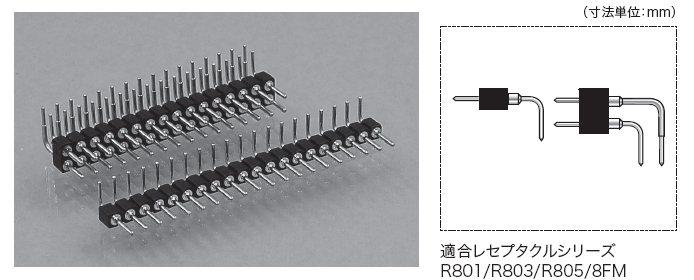

R800 R802PCBコネクタ2.54mm
仕 様
適合ピン径：...20-001シリーズ：ø0.76mm ...20-004シリーズ：ø1mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
R800...20-001シリーズ
R802...20-001シリーズ
R800...20-004シリーズ

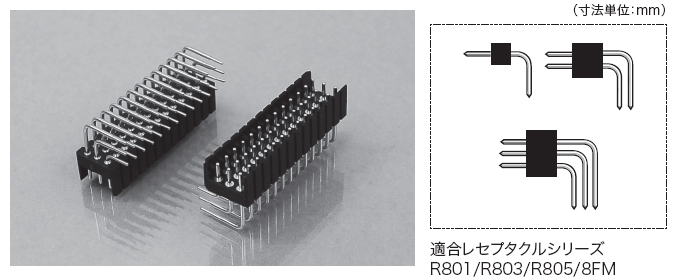

R800 R802 R804 保護壁付PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低））
R800...22-002シリーズ
R802...22-002シリーズ
R804...22-002シリーズ

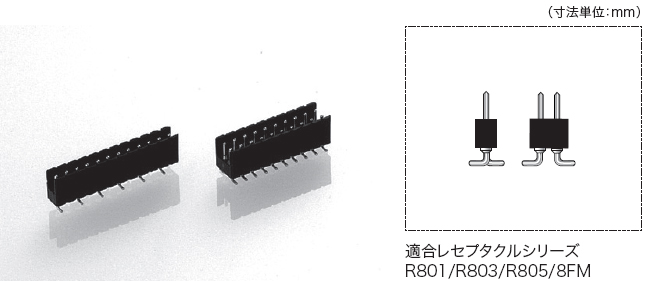

R800 R802保護壁付表面実装PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R800...32-002シリーズ
R802...32-002シリーズ

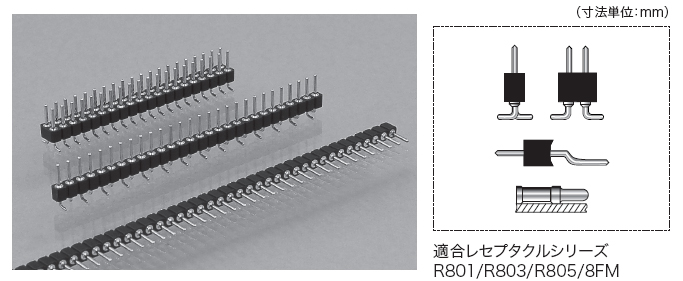

R800 R802 R8MM表面実装PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R800...30-001シリーズ
R802...30-001シリーズ
R800...40-001シリーズ
R8MM-11...02-279シリーズ
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R800...30-480シリーズ
R802...30-480シリーズ
R800 R802プレスフィットPCBコネクタ
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
PCB穴：仕上げ ø1mm+0.09/-0.06mm（ドリル穴 ø1.15±0.025mm）
R800...65-001シリーズ 1列、R802...65-001シリーズ 2列
R800...66-001シリーズ 1列、R802...66-001シリーズ 2列

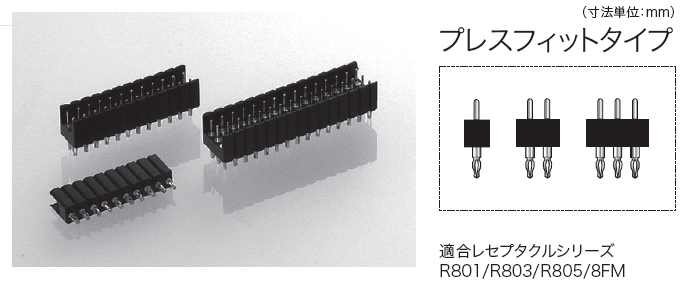

R800 R802 R804保護壁付プレスフィットPCBコネクタ
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
PCB穴：仕上げ ø1mm+0.09/-0.06mm（ドリル穴 ø1.15±0.025mm）
R800...6B-002シリーズ
R802...6B-002シリーズ
R804...6B-002シリーズ
