こちらでは、メガニクスで取り扱っている2.54mmピッチ仕様のPCBコネクタ及び使い捨てキャリア付のPCBコネクタについてご案内します。ワイヤラップPCBレセプタクル2.54mm、プレスフィットPCBレセプタクル2.54mmなどの詳細は下記をご覧ください。
当社ではカスタムにも対応可能。ご希望のピン数にカットしてご提供することができます。以下に記載のない製品や異なる形状のコネクタをご希望のお客様は、メールフォームよりお問い合わせください。
当社取り扱いのPCBコネクタ
PCBレセプタクル各種

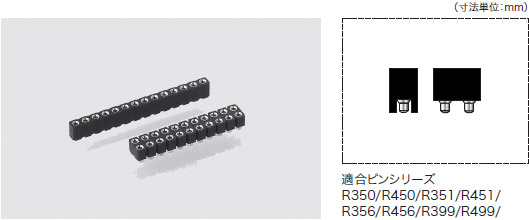

R310 R410 R311 R411
R315 R415 R314 R414PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

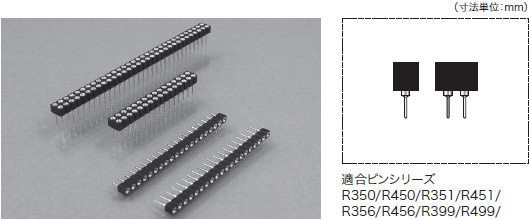

R310シリーズ
R410シリーズ

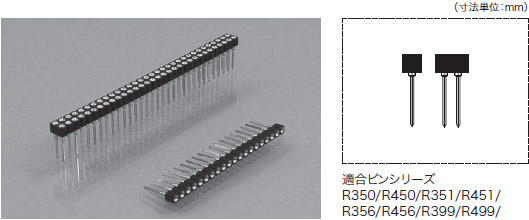

R310...01-640シリーズ
R310...01-666シリーズ
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

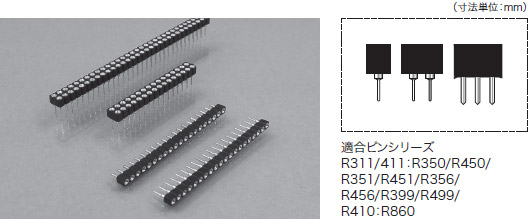

R311シリーズ（多層基板用）
R411シリーズ（多層基板用）
R410...01-640シリーズ
仕 様
適合ピン径：ø0.40～0.52mm
挿抜力：挿入力 3N typ.／引抜力 1.5N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R315...41-001シリーズ
R415...41-001シリーズ
R315...41-003シリーズ
R315...01-881シリーズ
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R310...41-105シリーズ
R410...41-105シリーズ
R310...41-205シリーズ
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R314...01-899シリーズ
R414...41-134シリーズ
PCBコネクタ各種
R321 R322 R323 R324 R326

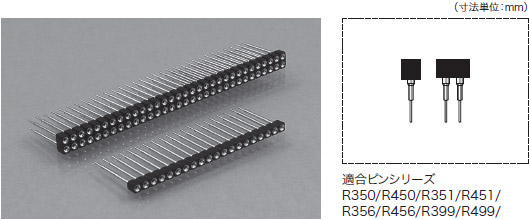

R421 R422 R423 R424 R426ワイヤラップPCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R321/R322/R323/R324/R421/R422/R423/R424シリーズ
R326/R426シリーズ 先端がレセプタクルに接合したり、ハンダ付が出来るソルダーテイルタイプのユニークなワイヤラップピン

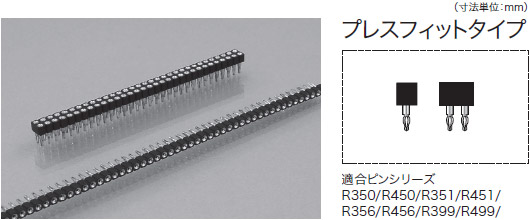

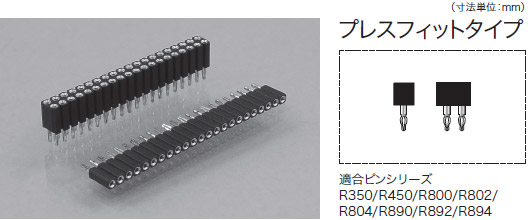

R346 R446プレスフィットPCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A 接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
PCB穴：仕上げ ø1mm+0.09/-0.06mm
（ドリル穴 ø1.15±0.025mm）
R346...41-036シリーズ 1列、R446...41-036シリーズ 2列
R346...41-035シリーズ 1列、R446...41-035シリーズ 2列

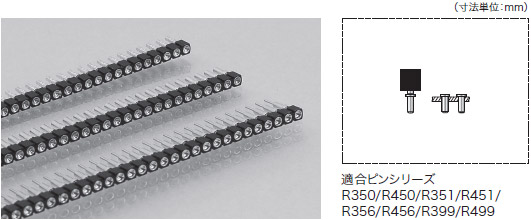

R316 R416
R399 R499PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

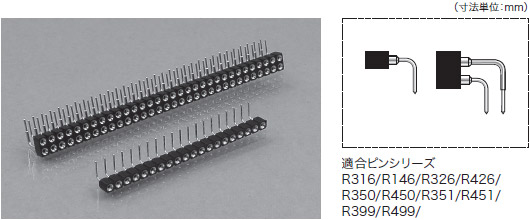

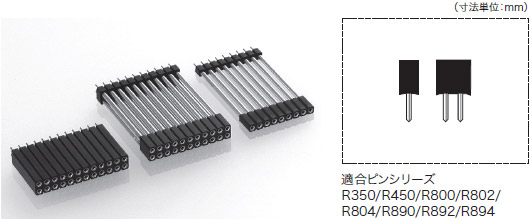

R316シリーズ（エレベータタイプ）
R416シリーズ（エレベータタイプ）
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R399...10-003シリーズ
R499...10-003シリーズ

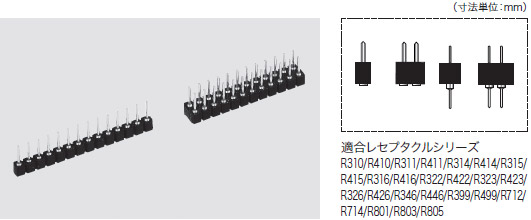

R350 R450 R353 R453PCBコネクタ2.54mm
仕 様
適合ピン径：R350/R450シリーズ：ø0.47mm
R353/R453シリーズ：0.635mm/3回巻
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：R353/R453シリーズ：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R350...00-006シリーズ
R450...00-006シリーズ

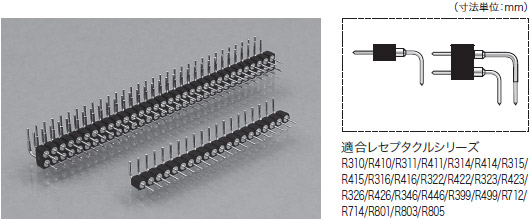

R350...01-666シリーズ
R353／R453シリーズ （ワイヤラップタイプ）

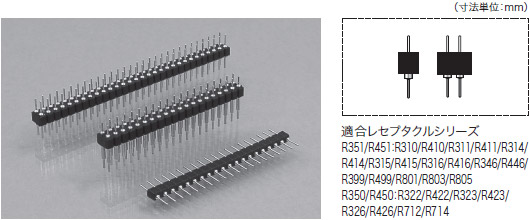

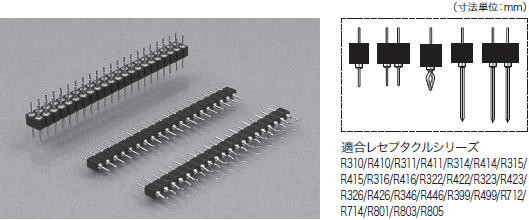

R350 R450 R351 R451PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.47mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
R350シリーズ
R450シリーズ
R351シリーズ
R451シリーズ

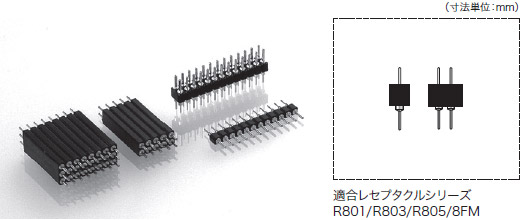

R350 R450PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.76mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
R350...00-018シリーズ
R450...00-018シリーズ
R399 R499PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.47mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
R399...10-009シリーズ
R499...10-009シリーズ

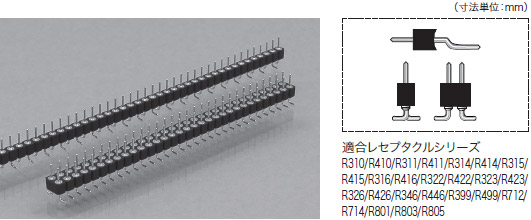

R350 R450PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.47mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R350...00-106シリーズ
R450...00-106シリーズ
R350...00-206シリーズ

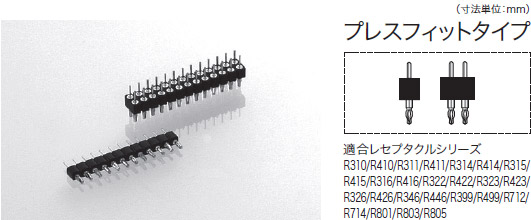

R356 R456PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.47mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
PCB穴：仕上げ ø1mm+0.09/-0.06mm
（ドリル穴 ø1.15±0.025mm）
R356...00-014シリーズ
R456...00-014シリーズ
R350 R450PCBコネクタ2.54mm
仕 様
適合ピン径：ø0.47mm
機械的寿命：500回（最低）
定格電流：3A
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：
R350/R450...01-899シリーズ：0.1mm（最大）
R350...01-899シリーズ
R450...01-899シリーズ
R350...00-013シリーズ
R450...00-013シリーズ
使い捨てキャリア付PCBレセプタクル
R712 R714使い捨てキャリア付レセプタクル
仕 様
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R712...1xx-41-001シリーズ シングルインライン（1列）、
R712...2xx-41-001シリーズ ダブルインライン（2列）
R714...1xx-41-001シリーズ シングルインライン（1列）、
R714...2xx-41-001シリーズ ダブルインライン（2列）
R714...1xx-41-014シリーズ シングルインライン（1列）
R714使い捨てキャリア付レセプタクル
仕 様
適合ピン径：ø0.40～0.52mm
挿抜力：挿入力 1N typ.／引抜力 0.4N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R714...1xx-31-012シリーズシングルインライン（1列）
R714...1xx-31-018シリーズ シングルインライン（1列）
R714...1xx-31-008シリーズ シングルインライン（1列）
ø0.70～0.90、0.635mm用 PCBレセプタクル各種

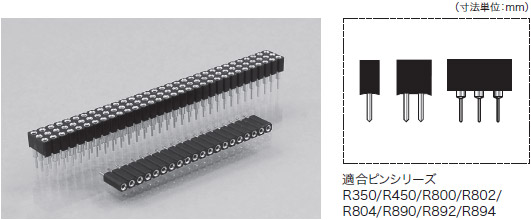

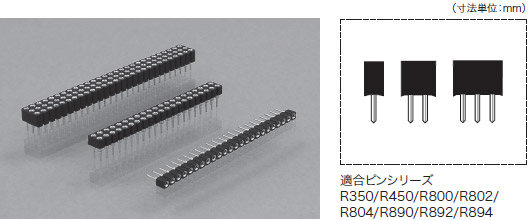

R801 R803 R805PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...10-001シリーズ
R803...10-001シリーズ
R805...10-001シリーズ

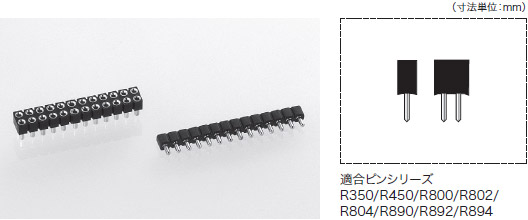

R801 R803PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...10-268シリーズ
R803...10-268シリーズ

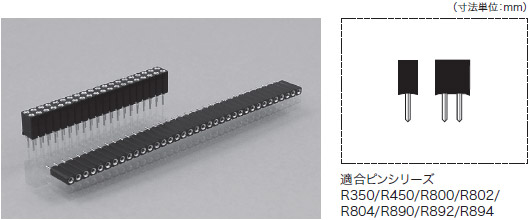

R801 R803PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...10-216シリーズ
R803...10-216シリーズ
R801 R803 R805PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...10-012シリーズ
R803...10-012シリーズ
R805...10-012シリーズ
R801 R803PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...10-003シリーズ
R803...10-003シリーズ
R801...10-005シリーズ
R803...10-005シリーズ

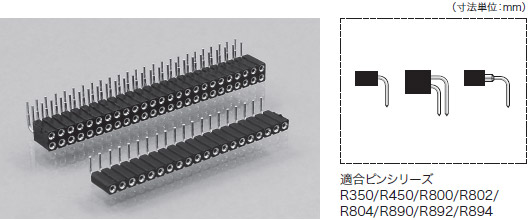

R801 R803PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...20-001シリーズ
R803...20-001シリーズ
R801...20-002シリーズ

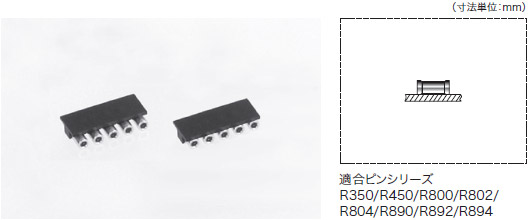

R8FM表面実装PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm
R8FM...02-278シリーズ
R8FM...02-146シリーズ

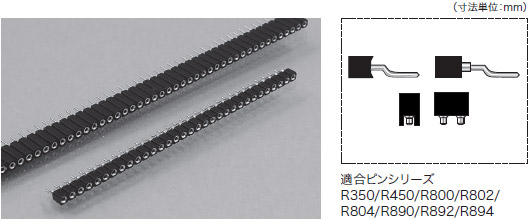

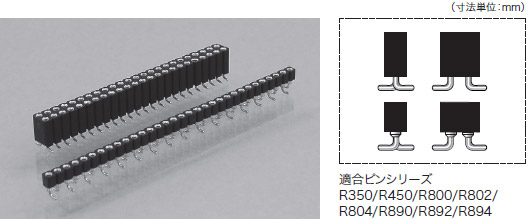

R801 R803表面実装PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R801...30-001シリーズ
R803...30-001シリーズ
R801...30-002シリーズ
R803...30-002シリーズ
R801 R803表面実装PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
SMDコプラナリティー：0.1mm（最大）
R801...40-001シリーズ
R801...40-002シリーズ
R801...30-480シリーズ
R803...30-480シリーズ

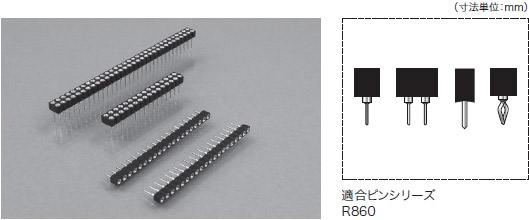

R801 R803PCBレセプタクル2.54mm
仕 様
適合ピン径：ø0.70～0.90mm、0.635mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ø0.76mm）
機械的寿命：500回（最低）
定格電流：3A 接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
PCB穴：仕上げ ø1mm+0.09/-0.06mm （ドリル穴 ø1.15±0.025mm）
R801...65-001シリーズ 1列、R803...65-001シリーズ 2列
R801...66-001シリーズ 1列、R803...66-001シリーズ 2列

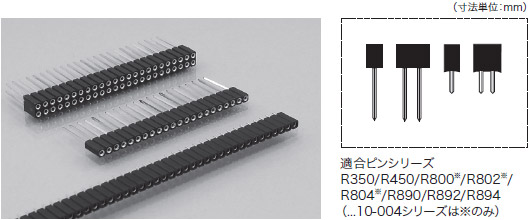

仕 様
適合ピン径：...53-001シリーズ：ø0.70～0.90mm、0.635mm...10-004シリーズ：ø0.95～1.08mm
挿抜力：挿入力 1.2N typ.／引抜力 0.6N typ.
（研磨したスチールゲージを使用 ...53-001シリーズ：ø0.76mm、
...10-004シリーズ：ø1mm）
機械的寿命：...53-001シリーズ：500回（最低）、...10-004シリーズ：100回（最低）
定格電流：3A 接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R801...53-001シリーズ
R803...53-001シリーズ
R801...10-004シリーズ
R803...10-004シリーズ
