こちらでは当社で取り扱っているSPGAソケットについてご案内します。すべてのピンが規則正しく並ぶ PGA ソケットとは違い、外部入出力用のピンが千鳥格子状に並んでいるのが特徴。そのため千鳥型PGAソケットとも呼ばれ、CPUをはじめとするデジタル半導体用のパッケージとして広く使われています。
当社ではカスタムのご要望も承っています。くわしくは、メールフォームよりご相談ください。
当社取り扱いのPGAソケット
千鳥型PGAソケット
R514
R517 R546 INTERSTITIAL SOCKETS

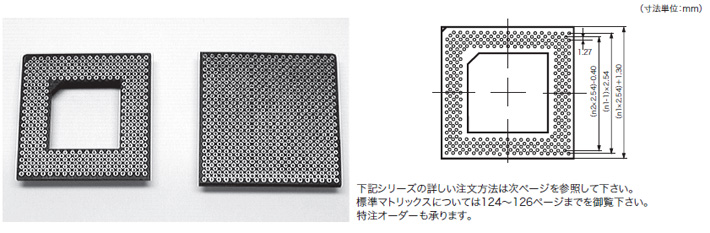

千鳥型PGAソケット
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C3600） CuSn4Pb4Zn4（C54400、プレスフィットタイプ）
コンタクト材質：ベリリウム銅（C17200）
温度範囲
使用温度：-55℃～+150℃
ハンダ付性：245℃、5秒間
適合ピン径：ø0.4～0.56mm
機械的寿命：100回（最低）
接触抵抗：10mΩ（最大）
耐電圧：700Vrms（最低）
定格電流：1A
コンタクト静電容量：1pF(各コンタクト間で）
挿抜力：挿入力 0.4N typ.／引抜力 0.2N typ.（研磨したスチールゲージを使用 ø0.46mm）
R517...111シリーズ（ハンダ付タイプ）
R514...154シリーズ（フローティングタイプ）
R546...147シリーズ（プレスフィットタイプ）
